УКВ-ЧМ Радиомикрофон



УКВ-ЧМ Радиомикрофон

УКВ-ЧМ Радиомикрофон

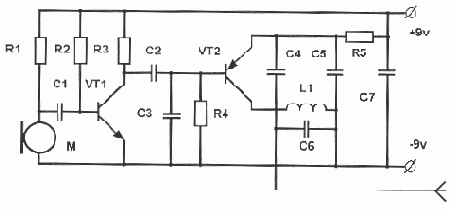

Рис 1.Принципиальная схема Радиомикрофона R1 15k C1-C3 22-33nF VT1 KT3102 R2 820k C4 15pF VT2 KT3126 R3 3k C5 75pF L1 4 вит. на оправке диам. 6 мм, R4 22-82k C6 4-20pF провод диам. 0,35 мм. R5 56-100 C7 0,1mkF

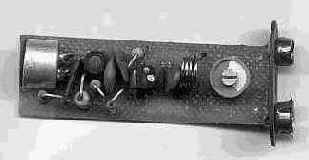

Рис 2.радиомикрофон на панельке от "Кроны"

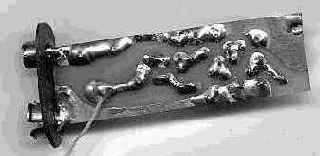

Рис 3.радиомикрофон
