Стереофонический темброблок (TDA1524)
Стереофонический темброблок (TDA1524)
Стереофонический темброблок выполнен на интегральной микросхеме TDA-1524. в типовом включении. Использование спаренных переменных резисторов номиналом 100 кОм, секции которых включены параллельно, обеспечивает более высокую механическая прочность установки резисторов и, в большинстве случаев, позволяет отказаться от дополнительного крепления платы. Плата может держаться в корпусе усилителя (или на передней стенке системного блока) только за счет крепления переменных резисторов. Темброблок может использоваться совместно с Усилителем мощности на TDA-1558
Основные технические характеристики Напряжение питания 15,0-40,0 В Ток потребления, не более 45 мА Полоса частот 20-20000 Гц Напряжение шумов 100 мкВ Входное сопротивление >30 кОм Выходное сопротивление: 300 Ом Коэффициент гармоник: 0,3 %

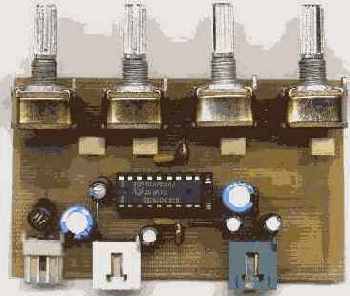

Рис 1.Внешний вид стереофонического темброблока на TDA1524
Документацию по TDA-1524, а также принципиальную схему можно взять здесь: tda1524a.pdf,
