Устройства на операционных усилителях



Двухполупериодный выпрямитель с заземленным диодом


    Положительная полуволна входного напряжения запирает диод, в результате чего схема работает в режиме неинвертирующего усилителя с коэффициентом передачи, равным единице и Uвых = Uвх. Отрицательная полуволна открывает диод. Если бы прямое падение напряжение на диоде было равно нулю, то схема работала бы в режиме инвертирующего усилителя с единичным коэффициентом и Uвых=–Uвх. Схема очень проста, но из-за неравенства нулю прямого напряжения на диоде последнее равенство выполняется с большой погрешностью.

    Точность можно повысить, если в схеме на рис. 30а заменить диод VD1 моделью идеального диода на ОУ2 (рис. 30б). Здесь при положительной полуволне входного сигнала выходное напряжение ОУ2 будет отрицательным, в результате чего диод VD1 закроется, а VD2 откроется. Выход усилителя ОУ2 будет соединен с общей точкой практически накоротко, и цепь обратной связи усилителя разомкнута. Усилитель ОУ1 работает в режиме неинвертирующего повторителя. При отрицательной полуволне входного сигнала диод VD1 открыт, а диод VD2 закрыт. Цепь обратной связи ОУ2 замкнута через открытый диод VD1, поэтому напряжение между входами ОУ2, а стало быть и на неинвертирующем входе ОУ1, близко к нулю. Тогда усилитель ОУ1 работает в режиме инвертирующего повторителя.

    Схема на рис. 30б довольно проста, но имеет разное входное сопротивление для положительных и отрицательных сигналов и требует согласования резисторов R1. Усилитель ОУ2 должен допускать короткое замыкание выхода и большое дифференциальное напряжение.

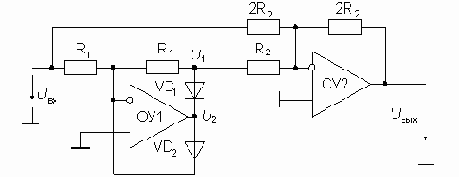

    Лучшие характеристики имеет схема, приведенная на рис. 31, в которой применено инвертирующее включение операционных усилителей. Схема включает сумматор на ОУ2 и однополупериодный выпрямитель на ОУ1 (см. левую нижнюю схему на рис. 28).
