Устройства на операционных усилителях



Автоколебательный мультивибратор

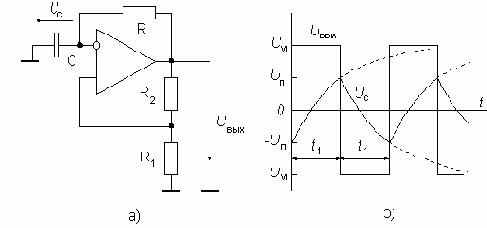

Схема автоколебательного мультивибратора приведена на рис.33а. Он состоит из инвертирующего триггера Шмитта, охваченного отрицательной обратной связью с помощью интегрирующей RC-цепочки.

) и временнaя диаграмма его работы (б)">
