Принципиальная схема усилителя для магнитодинамической головки
Сигнал после регулятора уровня громкости поступает в двухполосный усилитель мощности, содержащий блоки высоких (А4) и низких (А5) частот.
При двухполосном построении усилителя мощности существенно уменьшаются интермодуляционные искажения и обеспечивается более высокая линейность фазочастотной характеристики, так как низкочастотная динамическая головка громкоговорителя подключается к усилителю мощности без разделительного фильтра, а среднечастотную и высокочастотную динамические головки можно подключать через простые фильтры.
Нагрузкой усилителей мощности является трехполосная акустическая система, выполненная в виде фазоинвертора (блок В2). Питание усилителей осуществляется от двухполярного стабилизированного источника питания (блок G1), питание дополнительного усилителя для магнитодинамической головки — от маломощного источника GB1 батареи «Крона».
Усилитель для магнитодинамической головки звукоснимателя. Использование магнитодинамической головки звукоснимателя, имеющей низкое внутреннее сопротивление (5...10 Ом) и генерирующей небольшой уровень выходного сигнала (примерно 0,3 мВ), предопределяет выбор предварительного усилителя по схеме с общей базой, обладающей низким уровнем шума.
С учетом малого уровня входного сигнала и требования высокого соотношения сигнал-шум усилитель выполнен по дифференциальной схеме с двухтактным каскадом, обеспечивающим наилучшее подавление наведенных помех.
Принципиальная схема усилителя показана на рис. 3.
Усилитель выполнен на комплементарных транзисторах типа КТ3107Е (V1) и КТ3102 (V2) с включением источника сигнала (магнитодинамической головки) параллельно резистору R5 с уравниванием токов через транзисторы (подбором резисторов R1 и R4), при этом падение напряжения на резисторе R5 устанавливается нулевым. Это необходимо для исключения протекания постоянной составляющей тока через обмотку магнитодинамической головки. Базовые цепи транзисторов через конденсаторы СЗ и С7 соединены с общей точкой схемы.
Транзисторы VI и V2 и конденсаторы С2 и С5 образуют мостовую схему, в диагонали которой включены резистор R3 и резистор R5, параллельно которому подключена головка звукоснимателя.
Источник питания мостовой схемы (элемент «Крона») имеет плавающие потенциалы по отношению к общей точке. Коэффициент усиления каскада определяется соотношением резисторов R3/R5. В небольших пределах изменять усиление каскада можно резисторами R1 и R4. Других регулировок не требуется. Конденсаторы С1, С4, С6 предназначены для устранения самовозбуждения.
Особое внимание следует обратить на соединение выводов магнитодинамической головки. Каждый вывод от головки делается в экране, экран должен быть изолирован от трубки тонарма. Экраны выводов и экран усилителя, а также трубка тонарма должны быть соединены с общим проводом усилителя магнитодинамической головки коротким проводом в точке, обеспечивающей минимум фона. Кроме того, общий . провод усилителя магнитодинамической головки должен быть соединен коротким проводом с усилителем-корректором. Провода питания от батареи «Крона», а также сама батарея должны быть экранированы.
Основные технические характеристики усилителя:
Коэффициент усиления..................... 17
Относительный уровень шумов по линейной характеристике, дБ ............................ -72
Коэффициент гармонических искажений, % .......... 0,02
Входное сопротивление, Ом ................. 100
Выходное сопротивление, Ом ................. 2000
Динамический диапазон, дБ ............... . 68

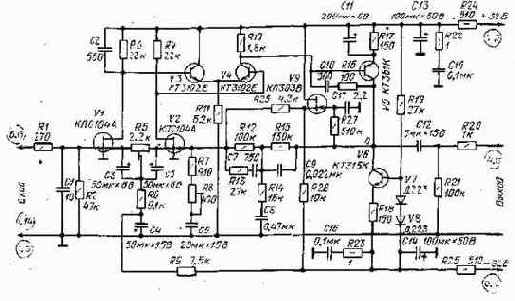

Усилитель-корректор выполнен по схеме Н. Сухова и В. Байло [4]. Его принципиальная схема показана на рис. 4. Усилитель-корректор содержит три каскада. Первый каскад — дифференциальный и для получения хороших шумовых характеристик выполнен на транзисторной сборке КПС104А, так как полевые транзисторы с р-n переходом имеют меньшую спектральную плотнось шумов в области частот до 1000 Гц. Второй каскад — также дифференциальный и выполнен на малошумящих транзисторах V3 и V4 типа КТ3102Е.
Нагрузкой третьего каскада, выполненного на транзисторе V5, является источник тока на транзисторе V6 типа КТ315К, что в сочетании с достоинствами дифференциальных каскадов обеспечивает высокую линейность.
Гальваническая связь между каскадами, а также непосредственное подключение головки звукоснимателя к входу позволили уменьшить фазовые и частотные искажения на низших частотах и тем самым улучшить переходную характеристику в области больших времен. Для уменьшения помех от вибраций движущего механизма электропроигрывающего устройства АЧХ усилителя-корректора имеет спад, начиная с частоты 30 Гц. Этот спад обеспечивается цепью R14C9 и равен примерно 3 дБ на частоте 20 Гц. Однако усиление инфранизких частот остается достаточно большим, что приводит к росту уровня помех на выходе усилителя-корректора и на входе усилителя мощности от вибраций движущего механизма или при проигрывании коробленых грампластинок. В результате этого в усилителе мощности существенно возрастают интермодуляционные искажения и уменьшается коэффициент демпфирования низкочастотного громкоговорителя. Для устранения этого явления в усилитель мощности обычно вводят фильтр верхних частот с частотой среза 20...30 Гц и крутизной спада 12...18 дБ на октаву.
В усилитель-корректор введена дополнительная цепь отрицательной обратной хГвязи, которая действует в диапазоне частот от постоянного тока до 20 Гц. Эта обратная связь имеет значительную глубину и охватывает усилитель через исто-ковый повторитель V9, выполненный на полевом транзисторе КПЗОЗВ с фильтром нижних частот R27 и С17. Это позволило иметь спад частоты 20 Гц не 3 дБ, а 6 дБ и еще больше уменьшить усиление частот ниже 20 Гц. Здесь и далее цифры в окружности на принципиальной схеме обозначают номера контактов разъема печатной платы.
