Усилитель мощности НЧ собран на микросхеме TDA7386. представлят из себя простой, но в тоже время обладающий неплохими характеристиками четырехканальный усилитель. Основное назначение - установка в автомобиле, в составе домашнего музыкального комплекса или компьютера.
Технические характеристики.
Напряжение питания: 6...18 В Диапазон воспр. частот: 20-25000 Гц Нелинейные искажения: 1 % (max 10 %) Сопротивление нагрузки: >2 Ом Входное сопротивление: 100 кОм Ток в режиме mute/stand-by: 100 мкА Размеры печатной платы: 55x40 мм

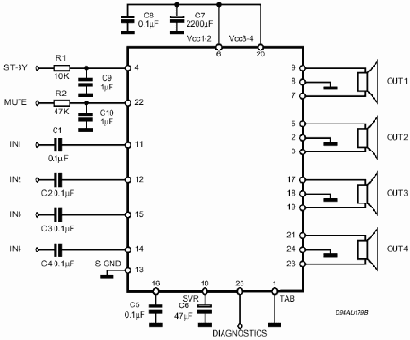

Рис.1 Принципиальная схема, топология печатной платы и внешний вид усилителя.
ИМС |
TDA7386 |
TDA7385 |
TDA7384 |
TDA7383 |
TDA7381 |
P вых. макс |
4x45 Вт |
4x30 Вт |
4x35 Вт |
4x30 Вт |
4x25 Вт |
U вх. |
500мВ |
500мВ |
500мВ |
250мВ |
500мВ |
Печатная плата в формате *.pcb.
Внимание! ИМС необходимо устанавливать на теплоотвод с площадью не менее 400 кв.см.
Еще один вариант платы:
|
