УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ ДЛЯ МАГНИТОФОНА
Этот усилитель предназначен для использования в магнитофонах, работающих с магнитной лентой типа «6» при скорости движения ее 9,53 см/с. Частотный диапазон сквозного канала лежит в пределах 40 — 10 000 Гц. Динамический диапазон, измеренный на линейном выходе — гнездах Гн1, Гн2, составляет не менее 45 дБ. Максимальная выходная мощность — 1 Вт. Чувствительность усилителя в режиме воспроизведения — 1,3 мВ, в режиме записи — 0,2 мВ. Вход усилителя позволяет вести запись с микрофона Мк, звукоснимателя Зс или радиотрансляционной линии Л. Для перезаписи и подключения внешнего громкоговорителя имеются гнезда Гн1, Гн2 и ГнЗ, Гн4.
Усилитель работает как от батареи напряжением 9 В (6 элементов «373», соединенных последовательно), так и от сети переменного -тока напряжением 127/220 В с помощью специального блока питания (в листовке не рассматривается),. Он может-также работать от. источника напряжением 12 В, при этом выходная мощность усилителя возрастает до 1,5 Вт.

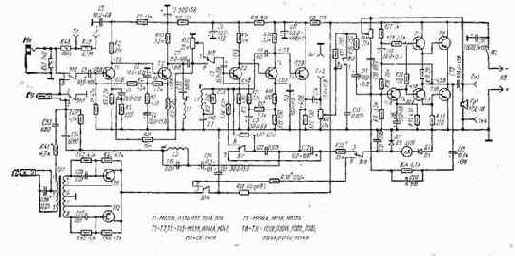

Предварительный усилитель собран на транзисторах Т1-Т5. Для уменьшения собственных шумов в первом каскаде применен малошумящий транзистор МП39Б (Т1), работающий в режиме малого коллекторного тока. Первые два каскада имеют между собой гальваническую связь. Стабилизация рабочих точек транзисторов 77, Т2 осуществляется отрицательной обратной связью, которая с эмиттера транзистора Т2 подается в цепь базы 77 через резисторы R6, R4, R1.
Каскады на транзисторах ТЗ — Т5 -также имеют между собой гальваническую связь. Стабилизация рабочих точек транзисторов ТЗ, Т4 обеспечивается цепью отрицательной обратной связи, образованной резисторами R17, R24. При этом автоматически стабилизируется и режим работы транзистора 75, поскольку его база непосредственно связана с коллектором транзистора Т4.
Стабилизация коэффициента усиления по переменному току в первых двух каскадах, выполненных на транзисторах 77, Т2, осуществляется введением трех цепей отрицательной обратной связи с резисторами R5, R8 и RS1.
В каскадах на транзисторах ТЗ — Т5 отрицательные обратные связи вводятся резисторами R15, R37 или R15, R36, R37 и конденсатором С22. Цепочки R21C12; R16C8; R11C3; R7C2 выполняют функции развязывающих фильтров.
В режиме воспроизведения регулятор громкости не должен регулировать напряжение на линейном выходе (Гн1, Гн2), что очень важно при перезаписи. Поэтому регулятор громкости R23 установлен перед оконечным усилителем. В режиме записи необходимый уровень устанавливают по стрелочному индикатору ИШ переменным резистором R12.
Коррекция частотной характеристики усилителя осуществляется частотно-зависимыми отрицательными обратными связями. При воспроизведении коррекция в области высоких частот производится последовательным контуром L1C10, настроенным на частоту 11 кГц. Необходимый подъем частотной характеристики на этой частоте i зависит от параметров универсальной головки ГУ и устанавливается резистором R131 Подъем частотной характеристики в области низших частот определяется параметрами цепей C22R36R37 и R15C10.
В режиме записи резистор R36 отключается секцией В1г переключателя Bl, a параллельно конденсатору С22 подключается конденсатор С32, благодаря чему устраняется подъем на низших частотах. Конденсатор СИ устраняет возможность самовозбуждения усилителя на сверхзвуковых частотах и плавно- ограничивает частотную характеристику выше 11 кГц.
На выходе предварительного усилителя установлен эмиттерный повторитель на. транзисторе Т5, благодаря чему регулировка громкости (R23) и тембра (R44C30) не влияет на линейный выход, а при записи в цепи головки обеспечивается требуемый ток записи.
Оконечный усилитель выполнен на транзисторах Тб — 770 по типовой бестрансформаторной схеме. Для увеличения коэффициента усиления в нем применена параллельная положительная обратная связь по питанию. Элементами обратной связи являются конденсатор С18 и резистор R27. С целью уменьшения нелинейных искажений оконечный усилитель охвачен глубокой отрицательной обратной связью по напряжению через цепь C19C20R34.
Конденсатор С20 предотвращает самовозбуждение око нечного усилителя на сверхзвуковых частотах. При подобранных парах транзисторов Т7, Т9 и Т8, Т10 коэффициент нелинейных искажений в режиме максимальной мощности не превышает 0,7%. Если параметры указанных выше пар транзисторов сильно отличаются друг от друга, нелинейные искажения могут увеличиться до 3%.
Резистор R26 служит для увеличения входного сопротивления оконечного усилителя.
В режиме записи головка ГУ через контакты переключателя В1б, цепочку R40C34, фильтр-пробку L3C25 и конденсатор С24 подключается к выходу предварительного усилителя (Т5). Цепочка R40C34 обеспечивает постоянство тока в головке ГУ во всем диапазоне записываемых частот. Фильтр L3C25 представляет собой параллельный контур, настроенный на частоту колебаний генератора стирания и подмагничивания. Он исключает прохождение тока подмагничивания в эмиттериую цепь транзистора Т5 и в цепь индикатора уровня записи ИП1, состоящего из микроамперметра чувствительностью 50 мкА, диодов Д1, Д2, конденсаторов C$2, С22 и резистора R35.
Генератор стирания и подмагничивания собран по двухтактной схеме с эмиттер-ной связью на транзисторах T11, T12 и трансформаторе Tpl. Он работает на частоте 50 кГц и обеспечивает ток стирания в головке ГС 50 мА и ток подмагничивания в головке ГУ около 2 мА. Величина тока подмагничивания устанавливается резистором R41. Резисторы R42, R43, R4S, R46 определяют режим работы генератора (транзисторов T11, T12). Развязывающий фильтр по питанию образован резистором R39 и конденсатором С23. Емкость конденсатора С28 и индуктивность головки ГС образуют параллельный колебательный контур. Этот контур настраивается в резонанс с частотой генератора путем подбора емкости указанного конденсатора.
Включение генератора стирания и подмагничивания производится контактами секции ВЫ переключателя В1. Режекторный контур L2C35, настроенный на частоту 50 кГц, служит для подавления напряжения частоты 50 кГц, которое наводится на входе предварительного усилителя в режиме записи.
Наличие этого контура и фильт ра пробки L3C2S позволило уменьшить напряжение высокой частоты 50 кГц на линейном выходе до 20 — 40 мВ. В процессе записи содержание программы контролируется через динамическую головку Гр1. Для понижения чувствительности оконечного усилителя последовательно с резистором R26 в цепь базы транзистора Т6 включен резистор R25.
В усилителе использованы универсальная и стирающая магнитные, головки от магнитофона «Яуза-20», электролитические конденсаторы К50-6, конденсаторы К.ЛС, КМ, резисторы МЛТ-0,5 и МЛТ-0,25, переменные резисторы СПЗ-ЗБ. Катушки индуктивности L1 — L3 намотаны на каркасах от фильтров ПЧ приемника «Сокол» с применением сердечников и, арматуры от этих контуров. Катушка L1 содержит 230 витков провода ПЭВ-2 0,14; катушка L2 — 270 витков провода ПЭВ-2 0,12; L3 — 600 витков ПЭВ-2 0,08. Такие катушки можно намотать на унифицированных трехсекцион-ных каркасах, каждый из которых следует поместить в чашку из феррита 600НН диаметром 8,6 мм.
Трансформатор Tpl выполнен на броневом сердечнике из феррита Б22 (2000НМ). Обмотки располагают на стандартном полистироловом каркасе. Секции обмоток 1 — 2 и 2 — 3 содержат по 100 витков провода ПЭВ-2 0,12; секции 4 — 5 и 7 — 8 — по 29 витков; секции 5 — 6 и 6 — 7 — по 26 витков провода ПЭВ 2 0,23.
Усилитель и высокочастотный генератор (кроме переменных резисторов R12, R23, R44 и конденсатора С29) смонтированы на общей печатной плате размером 162х Х76 мм. Переключатель «Запись» — «Воспроизведение» (В1) выполнен на этой же плате. Неподвижные контакты впаяны в плату, а подвижные располагаются на гети-наксовой рейке, которая механически связана с клавишей «Запись». Можно делать и навесной монтаж с использованием обычного галетного переключателя на семь направлений и два положения.
Налаживание усилителя каких-либо особенностей не имеет. Закончив монтаж, проверяют качество всех соединений и соответствие номиналов резисторов и конденсаторов, указанным на схеме.
После этого включают питание, переключатель В1 устанавливают в положение «Воспроизведение» («В») и измеряют режимы работы транзисторов, которые не должны отличаться от указанных на схеме более чем на ±20%.
Затем на вход усилителя — базу транзистора Т1 от звукового генератора, работающего на частоте 1000 Гц, подают сигнал напряжением 1,5 мВ и милливольтметром измеряют уровни переменного напряжения на базах транзисторов Т2 — Т5. Они должны быть -соответственно равны Г6, 60, 12 и 1000 мВ, при этом на линейном выходе — гнездах Гн1, Гн2 напряжение равно 0,8 В.
Во время налаживания индикатора уровня записи ток записи, проходящий через головку ГУ, устанавливают равным 0,25 мА (на частоте 1000 Гц), сопротивление резистора R35 подбирают таким, чтобы стрелка микроамперметра находилась в центре шкалы, где делается отметка номинального уровня. Стрелочный индикатор ИП1 в режиме воспроизведения используется для контроля напряжения источника питания. Сопротивление резистора R38 выбирают, исходя- из пределов измерения (для шкалы 12 В оно равно 240 кОм)~.
Налаживание оконечного усилителя производят по общепринятой методике. Подробно с вопросами регулировки универсальных транзисторных усилителей можно ознакомиться по брошюре В. Данилочкина «Налаживание любительских магнитофонов» (МРБ, вып. 761. М. — Л., «Энергия», 1971) и по отдельным статьям журнала «Радио». Для питания усилителя от сети переменного тока необходим стабилизированный выпрямитель, который можно смонтировать по схеме и данным сетевой приставки, используемой в промышленных магнитофонах «Яуза-20», «Романтик». Для получения постоянного напряжения 9 В необходимо вместо стабилитрона Д813 использовать стабилитрон Д809.
