ТРАНЗИСТОРНЫЙ УСИЛИТЕЛЬ МОЩНОСТЬЮ 6 Вт


ТРАНЗИСТОРНЫЙ УСИЛИТЕЛЬ МОЩНОСТЬЮ 6 Вт

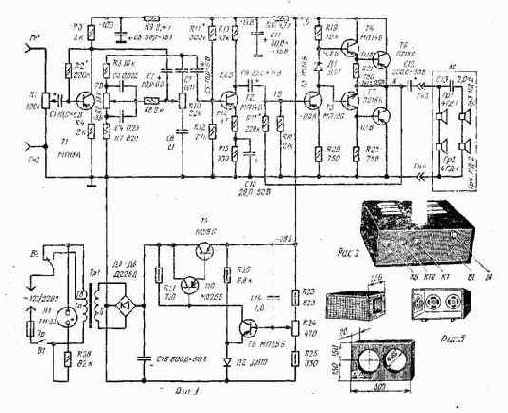

Усилитель (рис. 1) может работать от звукоснимателя, детекторного выхода ра­диоприемника, магнитофона и других источников сигналов низкой частоты. Чувстви­тельность его — 220 мВ. Выходная мощность — 6 Вт при коэффициенте нелинейных искажений 2% и сопротивлении нагрузки 6 — 8 Ом. Уровень шума на выходе не пре­вышает 10 мВ. Частотная характеристика электрического тракта лежит в пределах 30 — 12 000 Гц. Усилитель имеет раздельные регуляторы тембра в области высших и низших частот с глубиной регулировки ±10 дБ. В режиме покоя потребляемый ток составляет 7 — 10 мА; в режиме номинальной мощности — не более 350 мА. Питается усилитель от сети переменного тока напряжением 127 или 220 В через стабилизиро­ванный выпрямитель.

Усиливаемый сигнал с выхода переменного резистора R1, являющегося регулято­ром громкости, через разделительный конденсатор С1 поступает на базу транзистора 77, работающего в. первом каскаде усиления. Этот каскад собран по типовой резн-стивно-емкостиой схеме. С целью повышения стабильности работы усилителя и его входного сопротивления, а также уменьшения нелинейных искажений первый каскад усиления охвачен глубокой отрицательной обратной связью по току за счет включе­ния в цепь эмиттера резистора R4. Режим работы транзистора Т1 устанавливается резистором R2, который определяет ток в цепи базы. Коллекторной нагрузкой слу­жит резистор R3.

Усиленное напряжение с коллектора транзистора 77 через конденсатор С2 по­ступает на регуляторы тембра.
