Особенности внутреннего устройства плеера

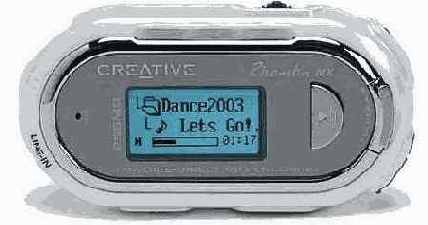

Рис. 2
В качестве примера малогабаритных цифровых аудиоплееров можно привести модель Creative Rhomba NX. Она помещается в руке и управляется с помощью миниатюрных клавиш и встроенного графического дисплея, снабжена функциями работы с FM-радио, обеспечивает воспроизведение и запись. Объем памяти – 256 Мбайт, поддерживается интерфейс USB 2.0. Питание осуществляется от двух стандартных батареек AAA, которых хватает на 14 часов непрерывного воспроизведения (согласно данным производителя). Модель позволяет осуществлять запись с одновременным преобразованием в MP3 любого линейного входящего сигнала, а также с FM-радио и микрофона.

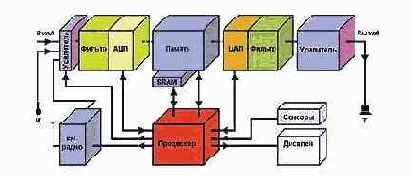

Рис. 3
Структура модели Rhomba NX приведена на рис.3. А на рис. 4–6 представлены фото конструкции с элементами архитектуры этого устройства. Основой аудиоплеера являются процессор Philips SAA7750 и блок памяти. Под управлением ядра процессора информация поступает в аналоговой форме на аналого-цифровой преобразователь (АЦП), который является частью микросхемы процессора Philips SAA7750, приведенной на рис. 5. Прежде чем поступить на АЦП, для обеспечения корректности преобразования аналоговый сигнал подвергается фильтрации, в результате чего из него удаляются верхние составляющие, ограниченные частотой сэмплирования. После преобразования сигнал в цифровой форме записывается в модуль памяти, представленный микросхемами SRAM и флэш-памяти. Для полноты картины необходимо уточнить, что аналоговый сигнал поступает с микрофона или FM-радио. Аудиоинформация может быть введена в аудиоплеер и в цифровой форме – с компьютера посредством интерфейса USB, реализованного на микросхеме Phison PS2002. Дальнейшая процедура обработки аудиоданных происходит согласно схеме, описанной в разделе "Принцип работы".

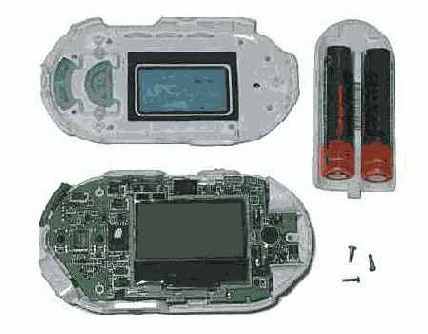

Рис. 4
На рис. 4–6 приведены фотофрагменты конструкции аудиоплеера, иллюстрирующие его устройство. Здесь же можно видеть основные элементы архитектуры. Так, например, на плате плеера, представленной на рис. 4, слева от ЖК-дисплея расположена быстродействующая микросхема SRAM ISSI IS61LV12816 – 128K x 16 HIGH-SPEED CMOS STATIC RAM емкостью 2 Мбит, обеспечивающая высокую скорость обработки информации.
Она дополняет микросхему флэш-памяти, расположенную под ЖК-дисплеем. Кстати, ЖК- дисплей требует сравнительно высоких уровней напряжения, которые не в состоянии обеспечить батареи питания. Восполнить дефицит призвана микросхема преобразователя питания ELD-4410. Остальные упомянутые микросхемы расположены с обратной стороны платы аудиоплеера (рис. 5).

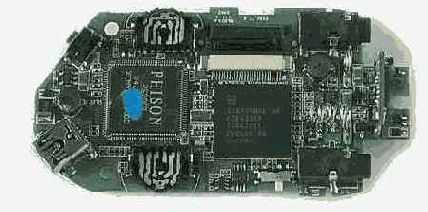

Рис. 5
Слева от микросхемы Phison PS2002 представлен разъем USB 2.0. Выше и ниже этой микросхемы – многофункциональные переключатели (разобранные), с помощью которых осуществляется ручное управление аудиоплеером. Справа от микросхем Phison PS2002 и Philips SAA7750 на плате расположены аналоговые разъемы головных телефонов и линейного входа. Между ними видны спиралевидные контакты батарей питания, рядом с которыми вертикально расположена еще одна плата, содержащая микросхему FM-радиоприемника Philips TEA5767 (она показана на рис. 6).

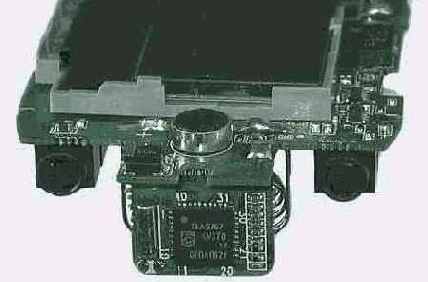

Рис. 6
